陕西 一通通信

MPP电力管
产品详情

 MPP改性聚丙烯电力电缆保护管应用非开挖技术,无须大量挖泥、挖土及破坏路面,完成在道路、铁路、 建筑物、河床下等特殊地段敷设置管道、电缆。与传统的“挖槽埋管”相比,更适应当前的环保要求,去除传统施工所造成的尘土飞扬、交通阻塞等扰民因素,还可以解决在一些无法实施开挖作业的地区铺设管线,如古迹保护区、闹市区农作物及农田保护区、高速公路、河流等,广泛应用于市政、电信、电力、煤气、自来水、热力等管线工程。MPP改性聚丙烯电力电缆保护管具有抗高温、耐外压的特点,适用于10KV以上高压输电线电缆排管管材。常用管材分为普通型和加强型。普通型适用于开挖铺设施工和非开挖穿越施工埋深小于4M的工程;加强型适用于非开挖穿越施工埋深大于4M的工程。


产品特点:

1、具有优良的电气绝缘性。


2、具有较高的热变形温度和低温冲击性能。


3、抗拉、抗压性能比HDPE高。


4、质轻、光滑、磨擦阻力小,可热熔焊对接。


5、长期使用温度-5℃~90℃。


用途


1、城乡非开挖水平定向钻进电缆排管工程,及明开挖电缆排管工程。


2、城乡非开挖水平定向钻进下水排污管工程。


3、工业废水排放工程。



施工安装规范:

一、焊接施工规范


焊接前的准备


1、检查焊机的电源,液压油,加热板等是否满足焊接要求。


2、对铣刀和油泵开关等进行空车试运行。


3、将与管材规格一致的卡瓦装入机架。


4、设定加热板温度至焊接温度,一般的焊接温度在210±10℃,气温较低时,可适当提高5-10℃。在加热前,应用干净的软纸或布蘸酒精擦拭加热板表面,清洁其油污,杂物等,但应注意不要划伤PTFE(聚四氟乙烯)防粘层。

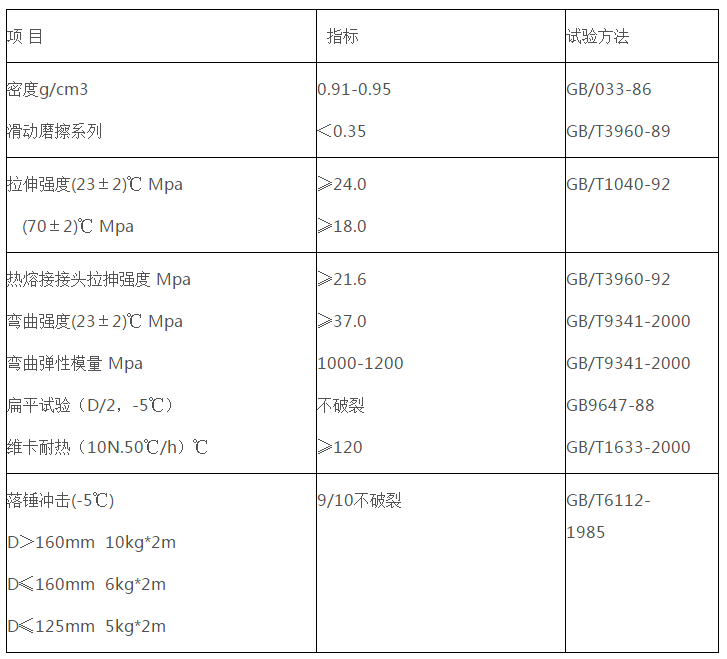

性能指标:


管材焊接


1、清除管材两端的污物。将管材置于机架卡瓦内,使两端伸出的长度相当。管材机架以外的部份应有支撑物托起。使管材轴线与机架中心线处于同一高度,然后将卡瓦固定好。置入铣刀,铣削管材。直到管材两端面均出现连续的切削后,撤掉压力,让铣刀空转两、三周后再退开活动架,关闭铣刀开关。切屑厚度应为0.1-1mm,通过调节铣刀片的高度调节切屑厚度。


2、取出铣刀,合拢两端管材。检查端面对其情况。管材两端错位量不应超过管壁厚的10%,合拢时管材两端面间没有明显间隙,缝隙宽度应符合下面规定:0.3mm(dn<225mm);0.5mm(225mm400mm)。如不符合要求,应再次铣削,直到满足上述要求为止。


3、测量拖拉力,包括移动夹具的摩擦阻力,及焊接工艺参数压力。二者叠加,确定实际压力。检查加热板温度是否达到设定值。当温度达到设定温度时,应再保温10分钟以上,待加热板温度均匀。如在气温较低的环境或大风条件下,应有保温措施,保温时间需延长。直到温度均匀且实际温度达到设定值。

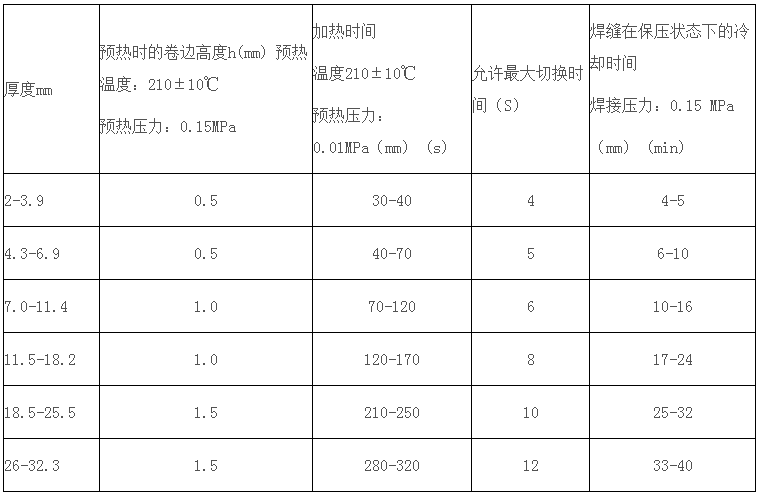

4、当加热板温度达到设定值后,快速放入机架,施加规定的压力,直到管材两端圆周出现翻边且最小卷边达到规定高度。


5、将压力减小到规定值,使管材端面与加热板之间刚好保持接触,继续加热到规定时间。


6、吸热时间达到规定值后,退开活动架,迅速取出加热板。然后合拢两管端。其切换时间应尽可能短,不能超过规定值。且合拢时的压力不能过大,否则会将熔融物料挤出,造成焊接质量下降。在首次焊接时,当对接完成后,应立即将其外层翻边去掉观察两对接端面之间熔融物料的多少。应保证两端面间有足够的熔融物料。如熔融物料过多,则适当增加合拢压力。反之,则适当减小合拢压力。知道确定最佳压力为止。以确保焊接质量。


7、将压力上升至规定值,保压冷却。自然冷却到常温后,卸压,松开卡瓦,取出管材,焊接完成。
